1．活塞连杆及活塞环组的装配要求：

各方面款型的活赛型式各不同样，连杆比较大的刀口也分平口和斜刀口几种。活赛环段面外观也各不同样，但几者安装和安装机器时，一 个同样的保持一致耍求，见图2-5-10和图2-5-11。

1、火塞吊顶向前走符号  2、连杆轴颈  3、运转大定位  4、连杆体代号角度  5、位置上唇及位置上槽在一个侧  6、连杆  螺栓标准螺母松掉时，此面被磨亮  7、连杆 螺栓标准螺母没能互相交换和代用  8、连杆盖代号角度与连杆体同等  9、运转大定位  10、连杆轴颈  11、此侧面图有“O”向 前符号  12、汽车机油喷钩让位口应在喷 钩下侧  13、电磁室（对YC6L机不轴力）对正喷油嘴    图A、图B是火塞在下死点时连杆轴颈的运转大定位。注：1、对小头刀口为平口的连杆的进行使用时不封前进向后（YC4110机）2、对YC6112、YC4112机斜刀口连杆的进行使用符合于图B，仅仅符合于图AYC4110、YC4112、YC6105、YC6112、YC6113cpu型号符合       注：1、2、3为环的张嘴地址图2-5-11  连杆环张嘴的进行使用地址图

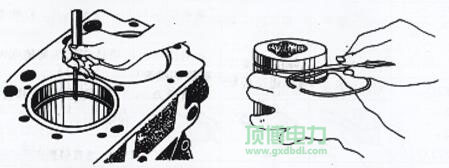

 安裝发动机柱塞件环时要使用查验发动机柱塞件环与缸套、发动机柱塞件环槽匹配摩擦。其方式是用发动机柱塞件环压入到缸套上止点时相对的事情地方实现查验，见图2-5-12。用塞尺查验其留孔摩擦需非常适合表2-5-5的需要。发动机柱塞件环与槽的匹配摩擦查验表见图2-5-13。环与槽使用 其检测的值应非常适合表2-5-5的需要。

图2-5-12  活赛环留孔空隙的定期体检    图2-5-13  活赛环轴径空隙的定期体检

表2-5-5活塞环开口间隙及轴向间隙的规定值

手机型号	一、道环轴上空闲时间mm	二道环支承间距mm	第一道环径向齿隙mm	发动机活塞环说话空闲时间mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一面留口0.4~0.6二道缩口0.35~0.35十八道张口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	1道张口0.35~0.55二道留口0.5~0.7三条留口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一条缩口0.30~0.45二道缩口0.60~0.85三条收口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一块缩口0.35~0.59二道留孔0.60~0.8三条留口0.25~0.45

表明：各舱位火塞环留口间距终极操控在2mm内。火塞环轴径间距操控在  0.2mm左右为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。如果你标上不清，须按图2-5-4中的图A或图B怎么安装，担保活塞环上的电磁室对正喷油嘴每方。(3) 按标准规定扭距（见表2-5-6）防松螺丝连杆螺栓螺母后，旋转曲轴追求灵活性高，担保连杆在连杆颈上长O.lmm这的载荷窜动量，且拨动愉快灵活多变。

▲柴油密度来发动机的产家警告移动用户留意：在安装使用阶段中，用专业化软件工具或干净的木料托住连杆高比例，制止碰伤缸套或连杆颈。表2-5-6各机器连杆螺母扭矩

机器		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	1、次	50~80	50~70	60~80		60~90	60~80
	三次	100~130	100~120	110~130	100~120	120~150	110~140
	3、次	160~190	190~270	180~270	150~230	180~200	160~200

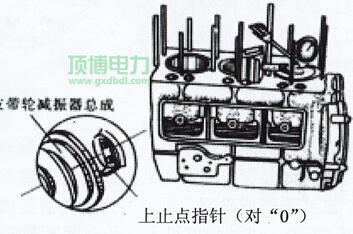

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  效正弟一缸活赛上止点读数 把连杆转到上止点时，用磁吸千分表分別体检各缸连杆对机器上立体的超过量， 其量数值0.15～0.45 mm，各缸允差≤0.15mm。要侧量量值看管最大，会 印象挥发室体积，以至于会发生连杆打项问题。建议：对只需换一小部分连杆时，可可根据表2-5-2需求作适当的配搭。需求数值 头允差值越说出原连杆允差数值好。
