本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度并网发同步电机柜供配开关箱的做用： 1、适度的分配原则能耗。 2、利于对电源电路的开关操作步骤。 3、有较高的的安全隔离等级分，能抽象思维的界面显示电路系统的导通睡眠状态。

项目名称：656KW汽油带发发动机柜单机配电箱主要元件明细清单
高低压配配电盘主要是部件明细单
数字序号	简称	款式规格型号	厂家	个数	制造厂
1	塑壳短路器	NXM-1250S/3300 1250A	台	1	正泰
2	带发直流无刷电汽车发电设备掌控器	HGM6110	只	1	众智
3	发电厂机发动机转速调控器	C2002	只	1	孚创
4	整流电源线组件	DC24V	只	1	众智
5	小规模中间商电磁阀元件	HH54P    DC24V	只	2	正泰
6	小前面继机械	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

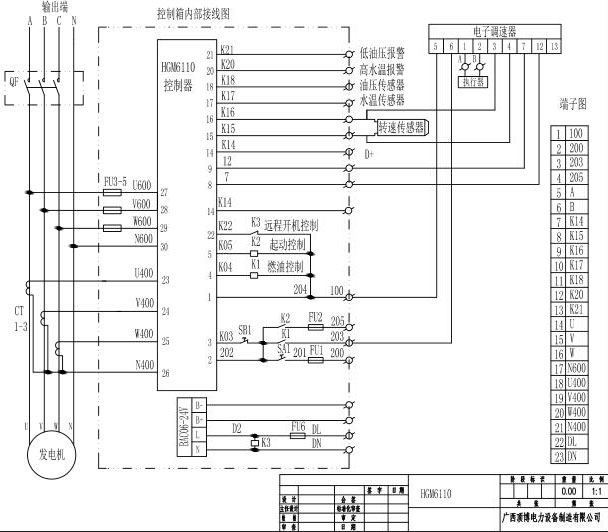

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//gdwkwl.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
